常见压力仪表及工作原理

日期:2018-05-07 00:39:45   来源:http://absdyb.com  作者:奥博赛德

1、液柱式压力计






液柱式压力计是基于液体静力学的原理工作的,用于测量小于200KPa以下的压力、负压或压差。常用的液柱式压力计有U型压力计,单管压力计和斜管压力计。根据所测压力的范围及使用要求,液柱式压力计一般采用水银、水、酒精、四氯化碳、甘油等为工作液。液柱式压力计既可用于工业测量、实验室仪器,也可作为标准压力计来检验其它压力仪表。

液柱高度和压力的换算关系:

P=ρgh   N/m2

式中 ρ——液体密度,kg/m3;

h——液体高度,m;

g——重力加速度,m/s2(标准重力加速度ρ=980.665cm/s2)。

液柱式压力计计算标尺的最小分格一般为1mm,较精密的分格有0.5mm。

U型管压力计液柱高度误差估计为±1mm,则其最大的绝对误差可能达2mm,其原因在于用U型压力计是要进行2次读数;单管压力计则读数误差可以减小一半,其原因是使用单管压力计时读数只需读一次。

在液柱式压力计中考虑封液在管内的毛细现象,因此细管内径不要小于6~10mm。液柱式压力计读数时,为了减少视差,须正确读取液面位置,如用浸润液体(如水)时须读其凹面的最低位,用非浸润液体(如水银)时须读其凸面的最高位。U型管压力计和单管压力计的结构形式如下:


使用单管压力计测量压力高于大气压的压力时,被测压力引入单管压力计的盅型容器中;当被测压力低于大气压时,压力引入单管压力计的单管中。

在精密压力测量时,一般采用直径较小的玻璃U形管,工作液通常用酒精或甲苯,而不用水,因为水的毛细作用会造成大的测量误差。




2、活塞式压力计




活塞式压力计是基于静压平衡的原理工作的,一般有单活塞和双活塞两种。活塞压力计根据其精度分为一等、二等、三等,精度等级误差分别为0.02级,0.05级,0.2级。活塞的有效面积一般取1cm2、0.5cm2或0.1cm2。传压介质常用的有变压器油和蓖麻油。


活塞压力计的工作原理:

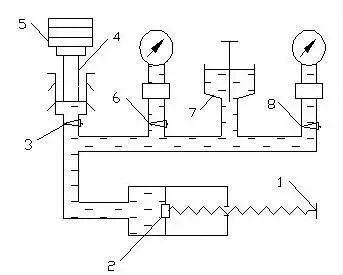

活塞压力计的结构原理如图所示,它由测量部份和压力发生部分组成,工作时,手轮1向前转动,使工作活塞2挤压油液,并把压力传递给测量活塞4。当活塞4下端因压力P作用所产生的向上顶的力和活塞本身、托盘及加在上面的砝码的重力相平衡时,活塞4就稳在某一平衡位置。此时的平衡关系式为:

PA=mg+m0g

由此得


式中    A——活塞4的截面积;

m、m0——分别为砝码盒测量活塞(含托盘)的质量;

g——重力加速度。

如果针型阀6活8上面装备校压力表,则当平衡时有所加砝码的数值上,便可知道被校表的误差。


活塞式检验压力表的操作步骤:

校验前,先把压力计上的水平泡的气泡调到中心位置,然后检查油路是否畅通,若无问题,便可装上被校压力,其操作步骤如下:

(1)打开油杯阀门7,左旋手轮1,使压力泵油缸充满油液。

(2)关闭阀门7,打开针型阀3、6。右旋手轮,产生初压使托盘托起,直到与定位指示筒的墨线刻度相齐为止。

(3)右旋手轮,同时增加砝码数量,增加砝码时需用手轻轻拔动砝码(转速在30~120转/分),借以克服摩擦阻力的影响,保证测量准确性。

(4)校验完毕,左旋手轮,逐步卸去砝码,最后打开油杯阀门,卸去全部砝码。

用活塞压力计校验标准弹簧管压力表时,加取砝码都应平取平放,并应上下对齐。读数时,为减少测量活塞和活塞柱之间的静摩擦而造成的误差,必须使测量活塞和砝码保持一定的旋转度。

压力效验仪只有压力发生部分,没有砝码等测量部分。它是作为压力泵用来校验一般压力表的,方法是在它上面装二块压力表,一块是标准表,一块是被校表,利用标准表来校验被校表的误差。而活塞压力计也是用来校验压力表的,但它校的不是一般压力表,而主要是精密压力表。它除了有压力发生部分,还有活塞、托盘、水准泡等压力测量部分。它是一砝码的多少来校验被校表的,所它不应装标准压力表。活塞压力计上砝码标的是压力。

在校验氧气压力表前应首先检查表内有无油脂。检查方法是先将纯净的温水注入弹簧管内,经过摇荡,再将水倒入盛有清水的器皿内。如水面上没有彩色的油影,即可以认为没有油脂。校验时应使用油水隔离装置,用水将油分离开,防止油脂进入弹簧管内,同时也要用专用校验设备和工具。如果发现校验设备或根据上有油污,可以用四氯化碳进行清洗。




3、弹性式压力计




弹性式压力计有弹簧管式、膜片式、膜盒式和波纹管式等;

工业上常用的弹性测压元件有弹簧管、波纹管及膜片三类。

弹性式压力计是根据弹性元件的变形和所受压力成比例的原理来工作的。当作用于弹性元件上的被测压力越大时,弹性元件的变形也越大。常用的弹性式压力表有弹簧管式压力表、膜片式压力表、波纹管式压力表,其中弹簧管式压力运用最广。

弹性元件的钢度就是指弹性元件变形的难易程度。钢度大的弹簧管受压变形后形变小。用不锈钢、合金钢制作的钢度大,一般用来测量大于20MPa以上压力;磷铜、黄铜制作的钢度小,一般测量小于20MPa以下的压力。

弹簧压力表一般由弹簧管、连接杆、扇形齿轮、游丝、指针和刻度盘等几部分组成。

弹簧管压力表中弹簧管都是由一根弯成270°圆弧状、截面呈椭圆形的金属管制成。因为椭圆形截面在介质压力的作用下将趋向圆形,使弯成圆弧形的弹簧管随之产生向外挺直扩张的变形,使弹簧管的自由端产生位移,并通过连接带动扇形齿轮进行放大,带动指针转动,指针转动的角度和压力程线性关系,这样就通过刻度盘读出被测压力的大小。游丝的作用是产生一个反作用力。

膜片式压力表一般由测量膜片、传动系统、指示系统和表壳接头几部分组成。

在弹性式压力表型号中,常用汉语拼音的第一个字母表示某种意义,如Y表示压力,Z表示真空(阻尼),B表示标准(防爆),J表示精密(矩形),A表示氨压力表,X表示信号(电接点),P表示膜片,E表示膜盒,后面的数字表示表面尺寸(mm),尺寸后的符号表示结构或配接仪表。

如:Y100ZQ表示压力表,表面尺寸为100mm,并且结构为轴向带前边;

Y100T表示压力表,表面尺寸为100mm,并且结构为径向带后边;

YB-160A(B、C)表示标准压力表,表面尺寸为160mm,并且结构为径向,并且仪表零点克调(A——表示仪表零点可调;B——表示仪表带有镜面;C——表示带镜面且零点克调)。


压力表的读数方法:

(1)首先应确定仪表的有效数字位数。按仪表读数的一般要求,应估读到最小分度的1/10,即有效数字位数=最小分度值位数+1。

(2)根据最小分度值的形式估读其末位数。

最小分度值A=αX10n      A=1,2,5

N为正、负整数或零。

当α=1时,末位数可以是0~9中的任何一个数。

α=2时,末位数是2、4、6、8、0。

α=5时,末位数是5或0。

如1块0~1MPa,0.4级精密压力表,分格总数200格读数方法是:

首先算出最小分度值为:1MPA÷200=0.005MPa/格;因此,其有效位数就为小数点后第4位,末位数字应读作5或零。读数方法是当指针指示在最小分度值的1/10、3/10、5/10、7/10、9/10是,末位应读5;而当指在2/10、4/10、6/10、8/10时,末位应读零。

又如一块0~6MPa,0.4级精密压力表,分格总数300格的读数方法:

首先算出最小分度值:6÷300=0.02MPa/格,因此,其有效位数就是小数点后第3位,末位数字读作偶数,即2、4、6、8,不应出现奇数。

选择使用弹性式压力表时,在测稳定压力时,最大压力值不应超过满量程的3/4;测波动压力时,最大压力值应不超过满量程的2/3。最低测量压力值应不低于全量程的1/3。




4、电远传式压力表




当需要远传压力信号时,为了安全、方便和减少延迟时,广泛采用把就地压力计弹性元件的位移或力变化量转换为电信号,该仪表的测量范围较广,分别可测7×10-5Pa至5×102MPa的压力,允许误差可至0.2%;由于可以远距离传送信号,所以在工业生产过程中可以实现压力自动控制和报警,并可与工业控制机联用。



由压力传感器、测量电路和信号处理装置所组成。常用的信号处理装置有指示仪、记录仪以及控制器、微处理机等。




5、霍尔片式压力传感器




霍尔片式压力传感器是根据霍尔效应制成的,即利用霍尔元件将由压力所引起的弹性元件的位移转换成霍尔电势,从而实现压力的测量。




式中,UH为霍尔电势;RH为霍尔常数,与霍尔片材料、几何形状有关;B为磁感应强度;I为控制电流的大小。霍尔电势与磁感应强度和电流成正比。提高B和I值可增大霍尔电势UH,但两者都有一定限度,一般I为3~20mA,B约为几千高斯,所得的霍尔电势UH约为几十毫伏数量级。导体也有霍尔效应,不过它们的霍尔电势远比半导体的霍尔电势小得多。将霍尔元件与弹簧管配合,就组成了霍尔片式弹簧管压力传感器,如图所示:







当被测压力引入后,在被测压力作用下,弹簧管自由端产生位移,因而改变了霍尔片在非均匀磁场中的位置,使所产生的霍尔电势与被测压力成比例。利用这一电势即可实现远距离显示和自动控制。




6、应变片压力传感器




应变片压力传感器是把压力的变化转换成电阻值的变化进行测量的。应变片是金属导体或半导体制成的电阻体,其阻值随压力所产生的应变而变化对于金属导体,电阻变化率 的表达式为:



式中:μ——材料的泊松系数;

ε——应变量。

应变式压力传感器的结构原理图如图所示:


从图中可以看出:应变筒的上端与外壳2固在一起,下边与密封膜片3紧密接触,两片康铜丝应变片R1和R2用特殊胶合剂贴在应变筒的外壁上。R1沿应变筒轴向粘贴作为测量片,R2沿应变筒径向粘贴作为温度补偿片。应变片与筒体之间不能产生相对滑动,并且要保持电气绝缘。当被测压力P作用于膜片而使应变筒作轴向受压时,沿轴向贴置的应变片R1也将产生轴向压缩应变ε1,于是R1的阻值变小;而沿径向贴放的应变片R2,由于应变筒的径向产生了拉伸变形,也将产生拉伸应变ε2,于是R2阻值变大。应变片R1、R2与另外两个固定电阻R3、R4组成一个桥式电路(见图b),由于R1和R2的阻值变化使桥路失去平衡,从而获得不平衡电压作为传感器输出信号。




7、 压阻式压力传感器




压阻式压力传感器利用单晶硅的压阻效应而构成。采用单晶硅片为弹性元件,在单晶硅膜片上利用集成电路的工艺,在单晶硅的特定方向扩散一组等值电阻,并将电阻接成桥路,单晶硅片置于传感器腔内。当压力发生变化时,单晶硅产生应变,使直接扩散在上面的应变电阻产生与被测压力成比例的变化,再由桥式电路获得相应的电压输出信号。




8、力矩平衡式压力变送器



力矩平衡式压力变送器是一种典型的自平衡检测仪表,它利用负反馈的工作原理克服元件材料、加工工艺等不利因素的影响,使仪表具有较高的测量精度(一般为0.5级)、工作稳定可靠、线性好、不灵敏区小等一系列优点。


该变送器是按力矩平衡原理工作的。根据主、副杠杆的平衡条件可以推导出被测压力p与输出信号I0的关系。




9、电容式压力变送器




电容式压力变送器是一种开环检测仪表,具有结构简单、过载能力强、可靠性好、测量精度高等优点,其输出信号是标准的4~20mA(DC)电流信号。

原理图如下:




 1—隔离膜片;2,7—固定电极;3—硅油;4—测量膜片;5—玻璃层;6—底座;8—引线


电容式差压变送器的结构可以有效地保护测量膜片,当差压过大并超过允许测量范围时,测量膜片将平滑地贴靠在玻璃凹球面上,因此不易损坏,过载后的恢复特性很好,这样大大提高了过载承受能力。与力矩平衡式相比,电容式没有杠杆传动机构,因而尺寸紧凑,密封性与抗振性好,测量精度相应提高,可达0.2级。
